精品无人区乱码1区2区3区在线,精产国品一二三产品区别视频手机,国产成人无码A区在线观看视频APP,一二三四在线观看免费中文

高分子自粘防水卷材

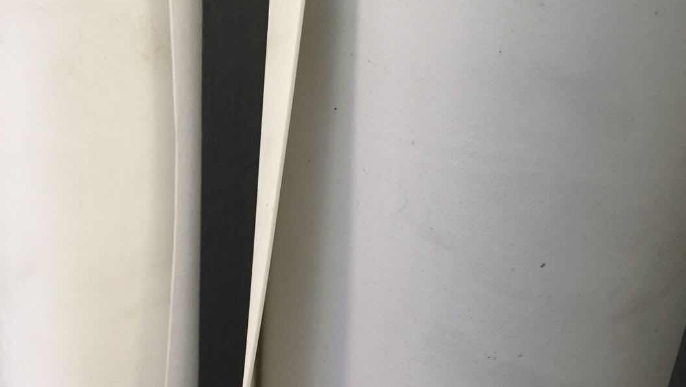

高分子自粘防水卷材是由高分子片材（PVC、PE、EVA、ECB、TPO等）、自粘橡膠瀝青膠料、隔離膜組成，并可根據(jù)需要在高分子片材上復(fù)合織物加強(qiáng)制成的防水卷材。

高分子自粘防水卷材的施工工藝流程及操作要點(diǎn)

一、基層要求
1)防水基層必須平整牢固，不得有突出的尖角，凹坑和表面起砂現(xiàn)象，表面應(yīng)清潔干燥，轉(zhuǎn)角處應(yīng)根據(jù)要求做半徑為50㎜的圓弧角。
2)基層含水率要無明水珠即可。
3)防水層施工前必須將基層上的塵土、砂粒、碎石、雜物、油污和砂漿突起物清除干凈。
二、施工準(zhǔn)備
1)清理防水基層的施工工具：鐵鍬、掃帚、吹塵器（或吸塵器）、手錘、鋼鑿、抹布等。
2)卷材鋪貼的施工工具：剪刀、卷尺、彈線盒、滾刷、膠壓輥等。
3)施工時氣溫應(yīng)在5℃以上，不宜在特別潮濕且不通風(fēng)的環(huán)境中施工。施工現(xiàn)場應(yīng)有良好的通風(fēng)條件。
三、高分子自粘防水卷材的施工工藝流程
基層表面清理、修補(bǔ)→涂刷配套的基層處理劑→節(jié)點(diǎn)部位粘貼→定位、彈基準(zhǔn)線→鋪貼自粘性橡膠防水卷材→輥壓、排氣→收頭處理及搭接→組織驗(yàn)收→保護(hù)層施工。
四、操作要點(diǎn)
1)防水卷材總體鋪貼順序?yàn)椋合雀呖?，后低跨；同等高度，先遠(yuǎn)后近；同一立面，從高向低處開始鋪貼。
2)打底涂：基面清理干凈驗(yàn)收合格后，將專用基層處理劑均勻涂刷在基層表面，涂刷時按一個方向進(jìn)行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。
3)彈線、試鋪：在底涂上按實(shí)際搭接面積彈出粘貼控制線，嚴(yán)格按粘貼控制線試鋪及實(shí)際粘鋪防水卷材，以確保防水卷材搭接寬度在6～7cm（防水卷材上有標(biāo)志）。根據(jù)現(xiàn)場特點(diǎn)，確定彈線密度，以便確保防水卷材粘貼順直，不會因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。防水卷材應(yīng)先試鋪就位，按需要形狀正確剪裁后，方可開始實(shí)際粘鋪。
五、節(jié)點(diǎn)處理
1)女兒墻部位收口處理：做水泥砂漿時需將墻與屋面交接處陰角抹成半徑約50㎜的小圓角，基面達(dá)到要求后，先涂刷一道聚氨酯防水涂料為防水層，在涂刷均勻后立即貼一層胎體增強(qiáng)層（玻纖布），然后涂刷第二道聚氨酯防水層，與基面粘結(jié)牢固，也便于自粘卷材的施工。
2)陰陽角及管口部位的處理：陰陽角處須用砂漿做成50㎜的圓角，增設(shè)防水附加層一道，附加層中設(shè)有玻纖布一道。管口與基面交接處，抹好找平層后，預(yù)留凹槽，嵌填密封材料，再給管道四周除銹、打光，管口部位的四周500㎜范圍內(nèi)設(shè)防水附加層，增設(shè)玻纖布一道，確保全面達(dá)到防水效果。
六、大面積鋪貼卷材
大面積粘貼自粘防水卷材主要有拉鋪法和滾鋪法兩種，在實(shí)際施工中，施工人員可根據(jù)現(xiàn)場環(huán)境、溫度等條件，自行確定粘貼方式，但基本的排氣、壓實(shí)、防皺要求仍然相同。
1)基本要求：在粘鋪防水卷材時，應(yīng)隨時注意與基準(zhǔn)線對齊，以免出現(xiàn)偏差難以糾正。卷材鋪貼時，卷材不得用力拉伸。粘貼后，隨即用壓輥從防水卷材中部向兩側(cè)滾壓，排出空氣，使防水卷材牢固粘貼在基層上，防水卷材背面搭接部位的隔離紙不要過早揭掉，以免污染粘結(jié)層或誤粘。
2)拉鋪法：將防水卷材對準(zhǔn)基準(zhǔn)線全幅鋪開，從一頭將防水卷材（連同隔離紙）揭起，沿防水卷材幅長中線對折，用裁紙刀將隔離紙邊輕輕劃開，注意不要劃傷防水卷材，將隔離紙從防水卷材背面小心撕開一小段約500㎜長，兩人合力揭掉隔離紙，對準(zhǔn)基準(zhǔn)線粘鋪定位。先將半幅長的防水卷材鋪開就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長的隔離紙全部拉出，拉鋪時注意拉出的隔離紙的完整性，發(fā)現(xiàn)撕裂、斷裂應(yīng)立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，再繼續(xù)拉鋪。
3)滾鋪法：即掀剝隔離紙與鋪貼防水卷材同時進(jìn)行。施工時不需要打開整卷防水卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將防水卷材向前展出約500㎜，由另一人掀剝此部分防水卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將已剝?nèi)ジ綦x紙的防水卷材對準(zhǔn)已彈好的基線輕輕擺鋪，再加以壓實(shí)。起始端鋪貼完成后，一人緩緩掀剝隔防紙卷入上述紙芯筒上，并向前移動，抬著防水卷材的兩人同時沿基準(zhǔn)線向前滾鋪卷材。注意抬防水卷材兩人的移動速度要相同、協(xié)調(diào)。滾鋪時不能太松弛；鋪完一幅防水卷材后，用長柄滾刷，由起端開始，徹底排除防水卷材下面的空氣，然后再用大壓輥或手持式輕便振動器將防水卷材壓實(shí)，粘貼牢固。
4)立面和大坡面的鋪貼：由于自粘型防水卷材與基層的粘結(jié)力相對較低，在立面或大坡面上，防水卷材容易產(chǎn)生下滑現(xiàn)象，因此在立面或大坡面上粘貼施工時，宜用手持式汽油噴燈將防水卷材底面的膠粘劑適當(dāng)加熱后再進(jìn)行粘貼、排氣或輥壓。
5)大面積防水卷材排氣、壓實(shí)后，再用手持小壓輥對搭接部位進(jìn)行碾壓，從搭接內(nèi)邊緣向外進(jìn)行滾壓，排出空氣，粘貼牢固。
6)接縫粘貼與密封：防水卷材搭接密封：卷材短邊搭接處、卷材收頭、管道包裹、異型部位，應(yīng)采用自粘橡膠瀝青防水卷材專用密封膏密封。搭接邊密封寬度不小于10cm。
7)當(dāng)防水層做兩層時，第二層搭接邊要跟第一層錯開，以免接頭重疊，防止局部竄水。
七、收頭固定、封閉：
防水卷材四周末端收頭伸入凹槽（深20㎜×高40㎜~60㎜的梯形槽）內(nèi)，金屬壓條釘牢固，用專用封邊膏密封。
1)相鄰兩排防水卷材的短邊接頭應(yīng)相互錯開300㎜以上，以免多層接頭重疊而使得防水卷材粘貼不平。防水面積很大，必須分階段施工時，中間過程中臨時收頭很多，應(yīng)采用專用密封膏做好臨時封閉。
2)防水卷材粘貼后，應(yīng)采取措施臨時遮蓋，減少防水卷材直接暴露而受損傷的機(jī)會。將揭下來的有機(jī)硅隔離紙反鋪在防水卷材上，此保護(hù)紙也可作為防水層與保護(hù)層之間的隔離層而繼續(xù)保留。
3)粘貼后，受陽光曝曬，可能會出現(xiàn)輕微表面皺褶、鼓泡，這是正常現(xiàn)象，不會影響其防水性能，并且一經(jīng)隱蔽即會消失。
4)防水層應(yīng)盡快隱蔽，不宜長時間曝曬。通常應(yīng)在防水層完工后24小時內(nèi)隱蔽，若有閉水試驗(yàn)，則隱蔽時間應(yīng)從閉水試驗(yàn)結(jié)束時起算。
八、常見問題處理措施
1)氣泡、空鼓：由于基層潮濕、找平層未干，含水率過大，使涂膜空鼓，形成鼓泡。處理方法：先將起鼓部分全部割去，露出基層，排出潮氣，待基層干燥后，再依照防水層的施工方法修補(bǔ)。
2)翹邊：防水層的端部或收頭處出現(xiàn)同基層剝離翹邊的現(xiàn)象，主要是因?yàn)榛鶎游刺幚砗?，不清潔或不干燥，收頭時密封處理不好。施工時要仔細(xì)，細(xì)部施工時要注意做好排水，防止帶水施工，下雨天不得施工，基層要保持干燥；對產(chǎn)生翹邊的防水層，應(yīng)先將剝離翹邊的部分割去，將基層打掃干凈，再根據(jù)基層材質(zhì)選擇與其粘結(jié)力強(qiáng)的底層涂料涂刮基層，然后做好防水層。
3)破損：防水層施工后、固化前，未注意保護(hù)，被其他工序施工碰壞、劃傷。對于破損嚴(yán)重者，應(yīng)將破損部分割去(稍大一些)，露出基層并清理干凈，再按照施工要求、順序，分層補(bǔ)做防水層。

4)貯存：防水卷材應(yīng)在干燥、通風(fēng)的環(huán)境下貯存，防止日曬雨淋。不同類別、規(guī)格的防水卷材應(yīng)分別堆放。堆放時防水卷材應(yīng)平整放置，堆放高度不宜超過5層。

文章來源：www.shangwenjie.com.cn
